天然气三相分离器

简介

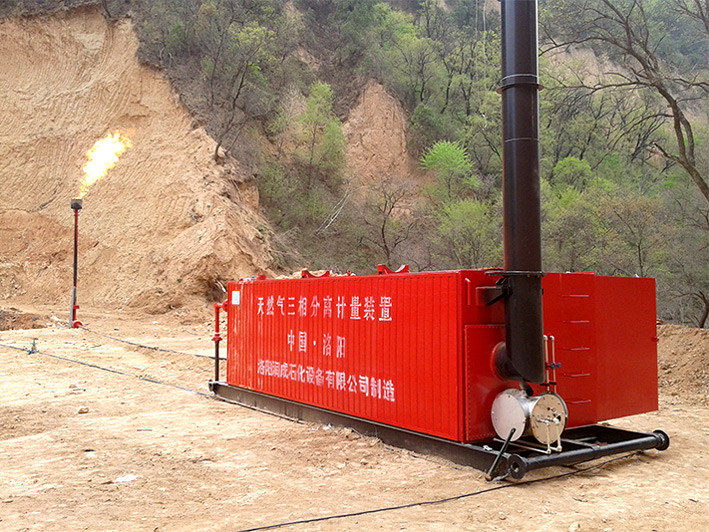

LRC 系列天然气三相分离器也被叫做天然气三相分离计量装置，是油、气井测试和集输预处理的专用设备。装置的设计、制造在吸取国外同类产品优点的基础上又采用了多项自主开发的新技术。该装置于 1994 年通过由长庆石油勘探局组织的技术鉴定，2002 年通过中国石化集团组织的技术专家鉴定，2003 年获得总公司科技进步三等奖。经过了十多年的应用和不断完善，在产品质量、节能降耗、减少投资和技术服务方面得到了广大用户的一致好评。

装置的主要技术指标

a) 型号说明：以“LRC A/B”为例，“LRC”表示产品系列标志；“A” 表示日处理气量：A*104 m3 n/d；“B”表示日处理液量：B m3/d。

b) 水套加热炉加热盘管设计最高压力：32MPa c) 分离器设计最高工作压力：9.8MPa

d) 正常最高操作工作压力：<7.5MPa e) 进口最高压力：32.0MPa

f) 进口温度：≥10℃

g) 安全阀定压：7.5MPa(高压)、1.3MPa(低压)（详见铭牌）。

h) 爆破片定压：9.4MPa

i) 天然气流量计量精度：±1％

j) 装置外形尺寸（放下烟囱,长×宽×高）：7.4×2.2×2.5m k) 供电电源：220VAC，10A

l) 装置出入口与外界管线的连接均为螺纹连接，口径如下：天然气入口：DN2 1/2”

天然气出口：DN2 1/2” 油和水出口：DN2 1/2”

天然气三相分离器规格表

型号	天然气处理量（×104 N m3/day）	处液量（m3/day）	结构形式	监控方式	外形尺寸（m)	设备总重量（ton）
LRC25/50	25	50	一体式	工控机测控	7.22.22.4	11.2
LRC25/100	25	100	一体式	工控机测控	7.42.22.4	11.5
LRC30/50	30	50	一体式	工控机测控	7.52.22.4	12.1
LRC30/100	30	100	一体式	工控机测控	7.62.22.4	12.5
LRC50/50	50	50	一体式	工控机测控	8.12.22.4	13.5
LRC50/100	50	100	一体式	工控机测控	8.62.22.4	13.8
LRCF30/2B	30	200	分体式	工控机测控		14.9
LRCF50/2B	50	200	分体式	工控机测控		15.8
LRCF30/3B	30	300	分体式	工控机测控		16.4
LRCF50/3B	50	300	分体式	工控机测控		17.9
LRCF-X	<30	>300	分体式	工控机测控	特殊设计
